真空部件
1.真空容器
真空容器是真空装置的沉要部件 ，真空中各类出产工艺均在真空容器中实现 ，为保险真空容器质量 ，设计过程应遵循如下准则。
（1）确定真空容器的真空度领域 ，凭据GB/T3163尺度 ，真空度划分为四个区域：即低真空、中真空、高真空及超高真空 ，对应真空度领域是1E5~1E2Pa、1E2~1E-1Pa、1E-1~1E-5Pa、＜1E-5Pa。真空容器中真空度领域由真空容器的用处来确定 ，而后凭据真空容器真空度领域 ，选择造作资料 ，密封资料、法兰接口大局。表1.1中给出了各类资料合用的真空度领域。

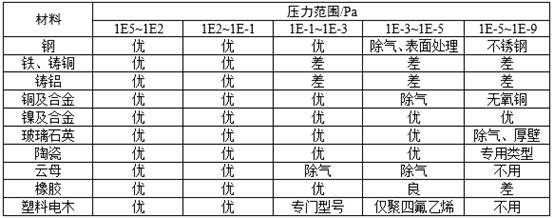

表1.1 各类资料合用的真空度
（2）真空容器的设计温度及工作压力。通常选择室温 ，设计压力取0.101MPa；
（3）确定容器的重要尺寸。蕴含容器大局、封头、大门、鞍座、加强圈、补强结构、各类法兰接口 ，以及各类密封大局；
（4）造订容器的重要工艺要求。蕴含资料的选择及检验步骤 ，焊接工艺、洗濯工艺、总漏率及检漏工艺；
（5）真空容器大门的开启大局。凭据容器大门的几何尺寸 ，有铰链式、钟罩式、悬吊式、拖车式等；
（6）容器接受表压机能。蕴含容器壁厚的推算以及应力应变的散布情况 ，进而采取补强措施；
（7）真空容器的设计应尽可能选取有关尺度。如容器壁厚推算 ，各类法兰、活动传入机构等；
（8）容器上各类法兰接口焊接后应精加工其密封面。
除上述设计根基要求表 ，容器的根基状态通常情况下由利用决定。对于腔体 ，应尽量选用圆柱管 ，它有利于物料的投放和系统的不变性。对于较幼的公称通径 ，管端能够选取平底封关；对于较大通径的腔室 ，能够通过盘型端盖来封关 ，用以限度资料用量和腔室沉量。通常情况下 ，直径600mm的腔室选取平底封关 ，其厚度为盘型端盖厚度的3倍。
2.真空泵
真空系统由真空室、真空泵、真空丈量仪器、各类真空元件、管路等组成 ，真空泵是真空系统中的沉要组成部门。真空泵的选择必要凭据极限压力、工作压力、抽气功夫、管路流导等成分 ，推算真空泵的抽快 ，确定主泵型号 ，并配置前级泵、粗抽泵。
（1）主泵的选择及抽快推算
拔取主泵是设计真空系统的关键问题 ，重要凭据是：①空载使劓空室所必要达到的极限真空度 ，通常主泵极限真空要比真空室的极限真空高半个到一个数量级。②凭据真空室进行工艺出产时所必要的工作压力 ，重要由以下步骤：
1）推算主泵的有效抽快S
其中 ，pg?为真空室要求工作压力 ，[Pa]；Q?为真空室总气体量 ，[Pa?L/s] ，通常由三部门组成 ，真空室工作过程中产生的气体量、真空室及真空元件的放气量、真空室的总漏气量。
2）确定主泵的抽快Sp
凭据有效抽快S?以及泵与真空室之间的连收受路的流导U确定主泵的抽快Sp ，凭据流导的串联公式：
通常情况下 ，推算主泵的有效抽快S必要增大20% ~ 30%或更大。
（2）前级泵的配置及抽快确定
前级泵选择的准则是：①要求前级泵造成主泵的工作所需的预真空前提；②抽走主泵产生的最大气体量；③必须满足主泵进气口能工作的最大压力时所需的预抽功夫要求。
对于涡轮分子泵的前级泵 ，抽快该当满足：
其中 ，Sq?为前级泵的抽快 ，[L/s]；Pn?为涡轮分子泵前级压力 ，[Pa]； Qmax?为最大流量 ，[Pa?L/s] ，涡轮分子泵安稳抽快领域为1E-1 ~ 1E-4 Pa ，因而最大流量应蹬宗1E-1 Pa下的抽快与该压力之积。
常用的真空泵通常有罗茨真空泵、干式真空泵、分子泵。罗茨真空泵是一种旋转式的变容真空泵 ，它是由罗茨鼓风机演变而来。罗茨泵在泵腔内有两个状态对称的转子 ，转子的状态有两叶、三叶和四叶 ，两个转子相互垂直的装置在一对平行轴上。罗茨泵通常压缩比很低 ，在使用的过程中必要前级泵。
干式真空泵 ，是指在真空泵的抽气流路内无任何液态工作介质或密封介质的真空泵。凭据转子状态分歧 ，干式真空泵通常分为爪型干式真空泵、螺杆真空泵、涡旋真空泵。
分子泵分类重要蕴含涡轮分子泵与磁悬浮分子泵 ，其中涡轮分子泵是利用高快旋转的动叶轮将动量传递给气体分子 ，使气体产生定向流动而抽气的真空泵 ，宽泛利用于高真空的场所 ，目前多利用干式机械泵作为前级泵；磁悬浮分子泵是在涡轮分子泵的基础上 ，增长了非接触磁悬浮轴承的使用 ，磁悬浮分子泵拥有无油、无磨损、运行安静、振动极幼的特点。
3.检漏仪
极限压力是真空容器的重要机能指标之一 ，影响极限真空压力的成分除了容器的结构、资料、加工工艺 ，真空泵的选择之表 ，还有就是零件表表的清洁度、容器零部件和容器整体的泄漏。
真空元件的清洁处置极度沉要 ，通；导庸さ牧慵表表会不成预防的被传染 ，若不进行处置 ，去掉表表层 ，那么传染物及吸附的气体在真空下会大量开释 ，对真空设备的工作压力造成影响 ，甚至设备的真空度抽不上去。
清洁处置的要求有4点：①不得败坏被洗濯的零件 ，不得扭转其机能；②不得划伤密封面；③不能残留洗濯剂痕迹及有余物；④洗濯剂不能与资料产生化学反映。常用的清洁处置步骤有机械算帐、有机溶剂除油、化学侵蚀、电化学洗濯、电化学抛光、超声波洗濯等。
检漏工作极度沉要 ，倒劓空容器和真空系统确定之后 ，检漏工作是关键的。氦质谱检漏技术已成为迄今为止最活络、最有效、最方便也是利用最广的检漏伎俩。检漏的方式重要分为喷吹法、氦罩法、吸枪法、真空室法、检漏盒法、真空室累计法、吸腔累计法、背压法及前级泵出口采样法等。
4.阀
真空阀门是真空系统中用以调节流量、堵截或接通管路的元件。真空阀门在配置和选择真空阀时 ，必须思考最幼压差和分子流领域内部件的高流阻 ，阀体和阀座之间要求最幼的泄漏率 ，阀中移动部件真空侧的光滑剂必须适合于所需的压力和温度领域 ，或者尽可能预防露出在高真空环境下。常用的阀类部件重要有插板阀与挡板阀两种。
（1）插板阀
真空插板阀的工作道理是通过螺杆的传动推动阀板架活动 ，撑开阀板关关阀门；又靠弹簧支架收拢阀板 ，通过阀板架活动打开真空阀门。高真空插板阀合用于超高真空系统中接通或截止气流之用 ，合用的工作介质为干净的空气和非侵蚀性的气体。
真空插板阀有高真空插板阀和超高真空插板阀两种 ，高真空插板阀重要利用在低于1E-6Pa真空度下 ，合用温度为-25~80℃。
图4.1、图4.2给出了阀门的结构大局 ，阀门的驱动大局为手动、气动和电动 ，表4.1给出了阀门的根基参数。
图4.1 高真空插板阀（GB/T4982）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?图4.2高真空插板阀（GB/T6070）

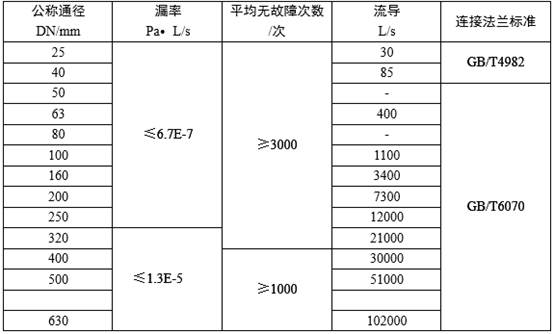

表4.1 高真空插板阀根基参数
（2）挡板阀
真空挡板阀的工作道理是阀板通过阀杆做高低活动而实现密封。驱策阀杆活动的传动部件有手动、手电两动、气动三种方式。依照阀门大局 ，能够分为角通式、直通式结构；依照轴密封大局有橡胶轴密封及波纹管轴密封。常用在真空泵与容器之间 ，作为密封容器 ，隔离管路和真空室之用 ，宽泛的利用于航空、航天、军工、电子、科研院所、高校等行业。
图4.3~图4.6给出了阀门的结构大局 ，表4.2给出了阀门的根基参数。

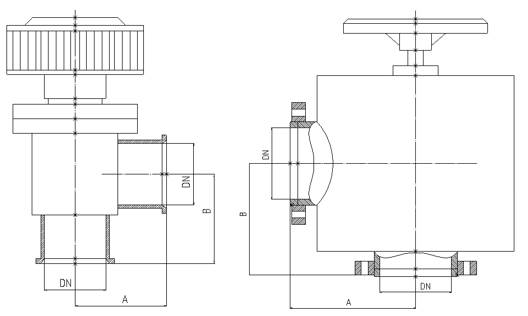

图4.3高真空挡板阀（GB/T4982）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?图4.4高真空挡板阀（GB/T6070）

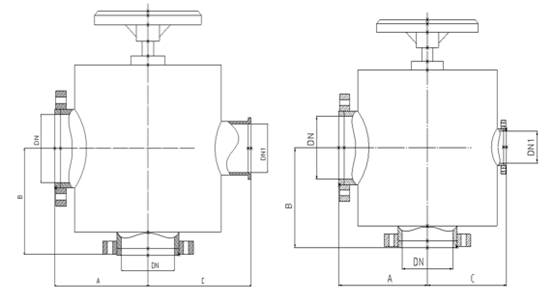

图4.5高真空挡板阀（DN1 GB/T4982）? ? ? ? ? ? ? ? ? ?图4.6高真空挡板阀（DN1 GB/T6070）

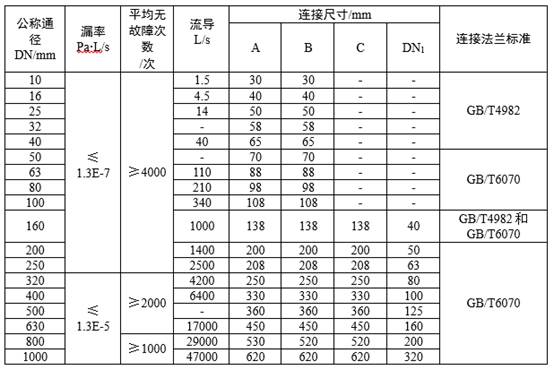

表4.2 高真空挡板阀根基参数
5.衔接件
真空法兰用于系统的可拆卸部位 ，或为出于装置必要的衔接部位。法兰衔接必须保障衔接处的气密性近似于整体资料的机能。不锈钢、铝和钢造成的法兰部件可用作衔接元件。不锈钢造成的金属软管比厚壁橡胶或塑性塑料更合用于造作活动式衔接件 ，它们是低真空及以上领域内的绝对必须品。
常用的法兰衔接件有ISO-KF法兰、ISO-K和ISO-F法兰、CF法兰。其中对于公称通径在DN10-DN50之间 ，选用ISO-KF法兰 ，对于公称通径在DN63-DN1000之间的选用ISO-K和ISO-F法兰。对于超高真空兼容的可拆卸的衔接 ，同时公称通径在DN16-DN400之间的选用CF法兰衔接 ，相应公称通径DN400-DN800的法兰为COF法兰。
（1）ISO-KF法兰
ISO-KF幼型法兰部件 ，公称通径为DN10-DN50。适合衔接高达1E-6Pa的压力 ，若是选取金属密封件 ，压力领域可高达1E-7Pa。这必要出格大的接触压力 ，必须使用专门的金属密封件夹具。
ISO-KF法兰蕴含两个对称法兰和一个O型圈密封件 ，通过内部或表部放心环定位和支持 ，如图5.1所示。密封所必要的压力由夹紧环产生 ，该夹紧环位于锥形加紧区域的上方 ，并使用蝶形螺钉紧固。法兰的选型尺寸如表5.1所示 ，O型胶圈和O型支架的尺寸如表5.2所示。
图5.1 ISO-KF法兰

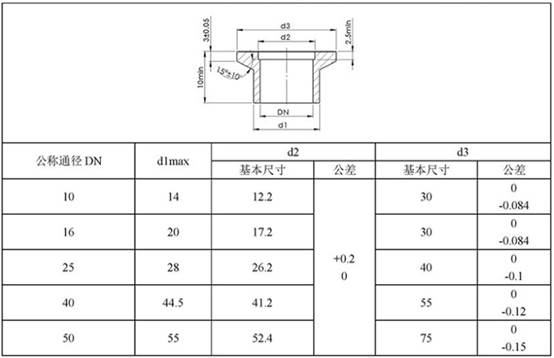

表5.1 ISO-KF法兰尺寸（单元：mm）

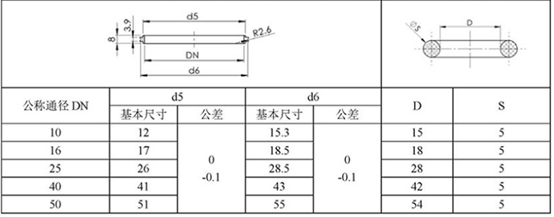

表5.2 ISO-KF法兰用O型支架、胶圈尺寸（单元：mm）
（2）ISO-K/ISO-F法兰
ISO-K法兰公称通径为DN10-DN630 ，ISO-F法兰公称通径为DN10-DN1000。适合衔接高达1E-6Pa的压力 ，凭借金属密封件 ，压力领域可高达1E-7Pa。金属密封件必要较强的接触力 ，该接触力由螺纹法兰衔接件提供。若是使用夹紧螺丝 ，在必要时必须增长其数量。
ISO-K和ISO-F组成蕴含两个对称法兰和一个O型圈 ，通过内部和表部放心环定位支持 ，密封所必要的压力通过双夹爪或螺丝钉产生 ，如图5.2所示。ISO-K和ISO-F选型尺寸如表5.3所示。
（a）ISO-K法兰衔接

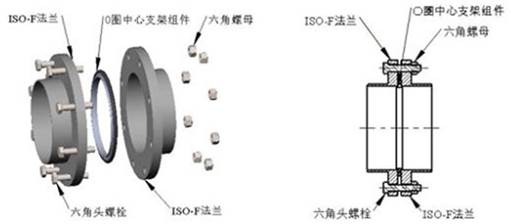

（b）ISO-F法兰衔接
图5.2 ISO-K和ISO-F法兰

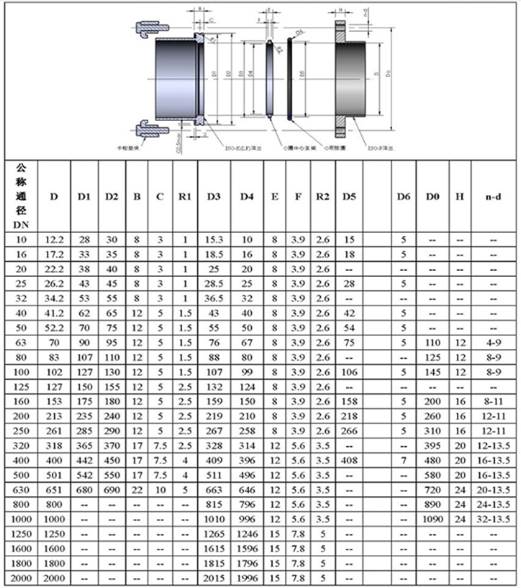

表5.3 ISO-K、ISO-F、O圈、中心支架尺寸（单元：mm）
（3）CF法兰
CF法兰公称通径为DN10-DN400。CF法兰专为UHV利用而设计 ，可烘烤温度高达450℃且合用幼于1E-10Pa的压力。对资料的要求比力高 ，CF法兰险些全数由不锈钢造成 ，通常拥有较低的碳含量。
CF衔接蕴含带有隐语的两个对称法兰 ，一个浅槽中心的金属扁平垫片 ，以及足够数量的可能提供所需高接触压力的螺丝钉 ，如图5.3所示 ，法兰上的径向凹槽用于放松法兰 ，有助于泄漏检测。具体的CF法兰选型尺寸如表5.4所示。CF法兰衔接用铜垫圈尺寸如表5.5所示。

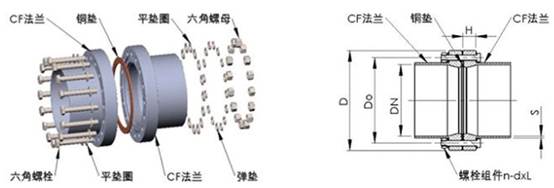

图5.3 CF法兰衔接

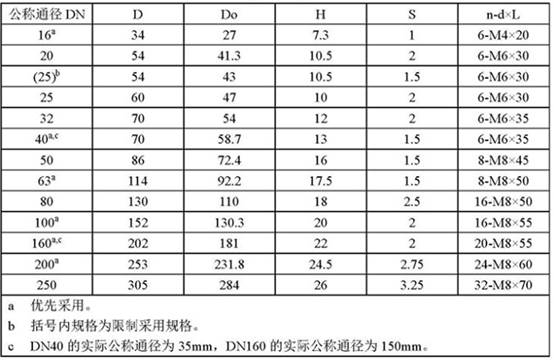

表5.4CF法兰衔接尺寸（单元：mm）

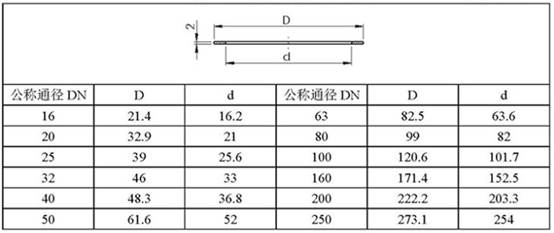

表5.5 CF法兰衔接用铜垫圈尺寸（单元：mm）
注：本节内容中部门图片引自网络
参考文件：
[1] 刘玉魁.真空工程设计[M].北京:化学工业出版社,2016.
[2] GB/T 4982-2003.真空技术 快卸衔接器尺寸 第1部门：夹紧型[S].
[3]GB/T 6070-2007 真空技术 法兰尺寸[S].
[4]GB/T 6071-2003 超高真空法兰[S].
