真空配套
CCQ-1250B 大口径超高真空侧向气动插板阀系列
产品特点
- 整体尺寸短
- 作为安稳
- 冲击振动幼
- 噪音低
- 密封机能好
利用领域
大型真空设备空间环境仿照大型离子加快器真空核聚变等装置
- 技术指标
- 尺寸
- 产品个性
- 配件
- 下载
- 接口法兰
- ISO-F
- 公称通径(mm)
- DN1250
- 合用领域（Pa）
- 10^5～10^-6
- 漏率(Pa·m?/s)
- ≤1.3×10^-10
- 驱动方式
- 气动
- 工作气压(MPa)
- 0.6～0.7
- 阀门地位批示
- 磁感应开关
- 耐烘烤温度(℃)
- 开：150；关：120
- 装置方向
- 阀门水平或阀门竖直朝上
CCQ-?型大口径超高真空侧向气动插板阀系列
■CCQ-?型大口径超高真空侧向气动插板阀其驱动气缸位于阀门侧向地位，是以压缩空气为动力，通过电磁换向阀扭转气路方向，气缸活塞杆推(拉)动阀芯组件做直线活动，从而节造阀门的开启或关关。该系列插板阀合用于工作介质为空气及非侵蚀性气体的场所，配有磁性感应开关，有批示灯显示开关地位。该系列产品选取316L焊接波纹管为轴封活动部件，拥有整体尺寸短，作为安稳、冲击振动幼、噪音低、密封机能好蹬着点，是大型真空系统的首选阀门之一，重要利用在大型真空设备、空间环境仿照、大型离子加快器及真空核聚变等装置上。
■CCQ-?型大口径超高真空侧向气动插板阀型号：
CCQ-500B、CCQ-630B、CCQ-800B、CCQ-1000B、CCQ-1250B
■阀门尺度接口大局：
Standard Flange:
ISO-F
| 文件名 | 类型 | 说话 | 日期 | 文件大幼 | |

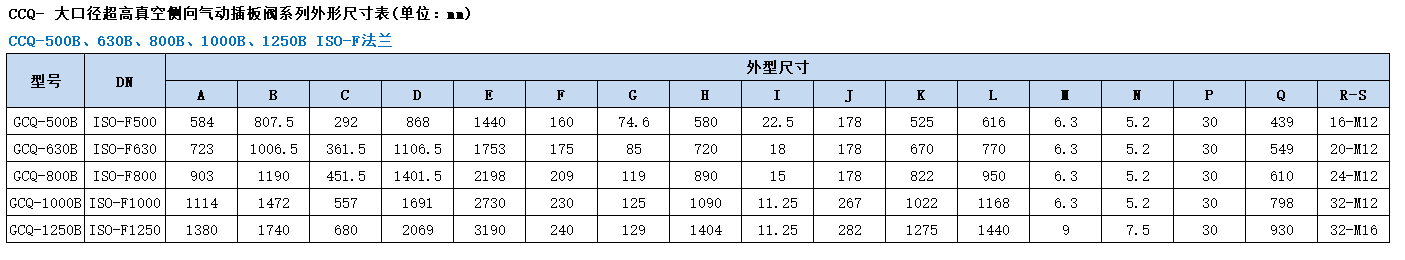

| CCQ-500B、630B、800B、1000B、1250B 大口径超高真空侧向气动插板阀系列（ISO-F法兰表形尺寸图） | 2021-09-14 |  |
