真空配套
- 技术指标
- 尺寸
- 产品个性
- 配件
- 下载
- 接口法兰
- CF/ISO-F
- 公称通径(mm)
- DN80
- 合用领域（Pa）
- 10^5～10^-6
- 漏率(Pa·m?/s)
- ≤1.3×10^-10
- 驱动方式
- 气动
- 工作气压(MPa)
- 0.4～0.5
- 阀门地位批示
- 磁感应开关
- 耐烘烤温度(℃）
- 开：150 关：120
- 装置方向
- 水平或气缸朝上

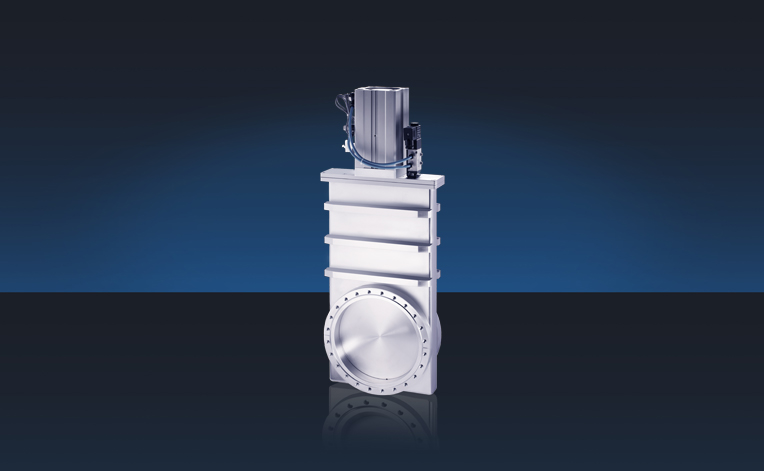

CCQ-?型超高真空气动插板阀系列
■CCQ-?型超高真空气动插板阀为新研造的超薄阀门，是以压缩空气为动力，通过电磁换向阀扭转气路方向，气缸活塞杆推(拉)动阀芯组件做直线活动，从而节造阀门的开启或关关 。该系列插板阀合用于工作介质为空气及非侵蚀性气体的场所，配有磁性感应开关，有批示灯显示开关地位 。
■CCQ-?型超高真空气动插板阀型号：
CCQ-35B、CCQ-50B、CCQ-63B、CCQ-80A、CCQ-100A、CCQ-150A、CCQ-200A、CCQ-250A、CCQ-320B、CCQ-400B 。
■阀门尺度接口大局：
Standard Flange:
CF、ISO-F
| 文件名 | 类型 | 说话 | 日期 | 文件大幼 | |

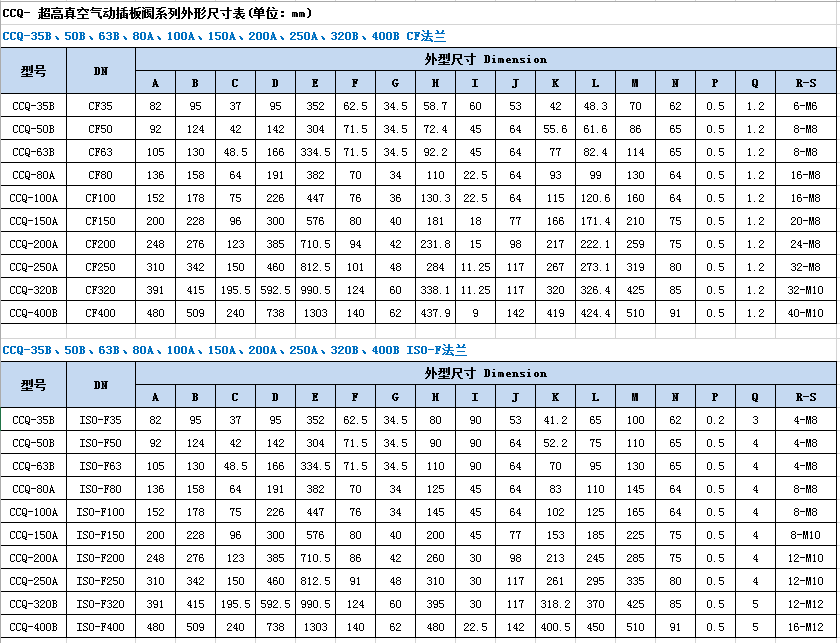

| CCQ-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空气动插板阀系列（ISO-F法兰表形尺寸图） | 2021-09-14 |  | |||
| CCQ-35B、50B、63B、80A、100A、150A、200A、250A、320B、400B 超高真空气动插板阀系列（CF法兰表形尺寸图） | 2021-09-14 | |
